COST EFFECTIVE EMP PROTECTION SOLUTION

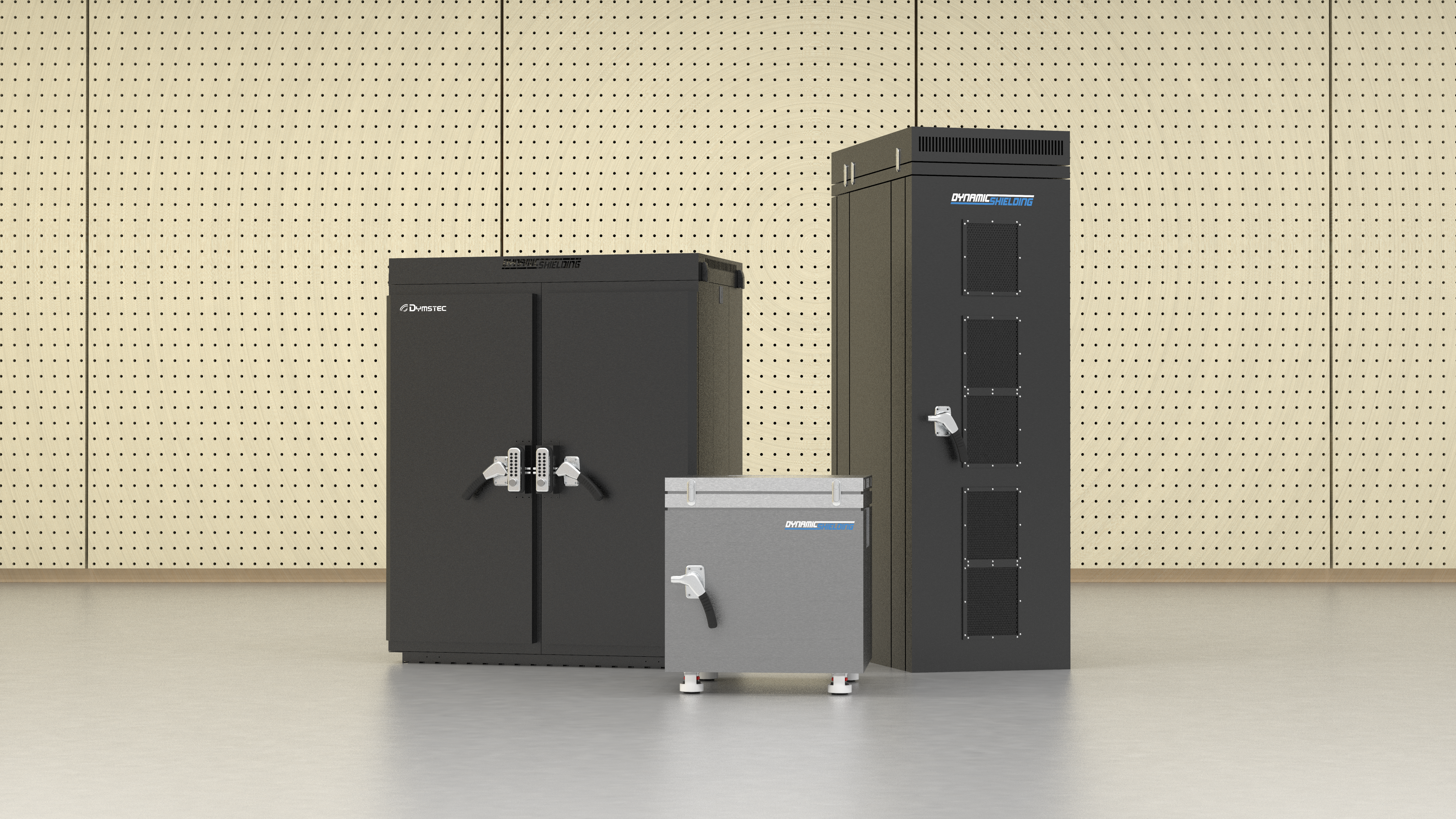

EMP (Electromagnetic Pulse) 차폐랙은 EMP 방호를 제공받지 못하는 공간에서 전자 장비를 보호하기 위한 수단으로 EMP 방호시설 내 또는 일반시설에서도 운용할 수 있는 제품입니다. 기존의 표준 랙을 대체할 수 있도록 차폐 효과를 보장하면서 내부 장비의 열을
|  |
Features
- EMP 차폐랙 내부 열해석
- Flow Simulation (Solid works)를 활용한 열해석 설계
강제 급/배기를 통한 냉각 시스템
- 도어의 신뢰성 공인 시험 성적서 보유
- 전자파 차폐 도어의 차폐 효과, 개폐 성능, 정하중 내성, 틈새 변동,
뒤틀림, 연직재하, 수명 등의 신뢰성 시험 공인 성적서 보유
- 방호 목적과 용도에 최적화된 설계 및 제작 노하우 보유
- 국방, 전기, 통신, 금융 등 보호 목적과 용도에 최적화된 EMP 차폐랙
- 국내 최다 납품 및 설치
- 국방 · 공공 등 다수의 국가 중요 시설 납품, 다양한 현장 환경에 맞춤형 구축
Specifications
Specification
| 항목 | 규격 |
|---|---|
| 타입 | 19인치 표준형 (내부체적 40u 이상) |
| 치수 | 통신용 (43u) : 670(W) x 750(D) x 2,200(H) mm 치수 서버용 (42u) : 670(W) x 1,350(D) x 2,200(H) mm |
| 무게 | 200kg ~ 350kg 이하 |
| 성능 조건 | 국제표준 (IEC61000-2-11) 충족 성능 조건 MIL-STD-188-125 충족 |
| 차폐 효과 (방호 1등급) | 20 logf -60dB 이상 (10kHz ~ 10MHz), f : 주파수 (Hz) 차폐 효과 (방호 1등급) 80dB 이상 (주파수 : 10MHz ~ 18GHz) |
| 도어 구성 | 전면 도어 (금고용) : 중요 물품 보관용, 함정용, 환경 (상면) 제약 시 사용 도어 구성 전, 후면 도어 (통신용) : 전, 후면에서 내부 점검/정비 필요 시 사용 |
| EMP 전원 필터 | 250V, 50Hz ~ 60Hz 삽입손실 : 10kHz ~ 18GHz (60dB ~ 100dB) / 옵션사양 100dB (주파수 : 10kHz ~ 18GHz) 전압 강하시험 : 부하조건 정격 전압의 1% 이내 누설전류 : 인가전압 220VAC (6~10mA 이하) |
| 허니컴 | 차폐 효과 : 80dB ~ 100dB (주파수 : 10kHz ~ 18GHz) |
| 방열/냉각 장치 | 냉각팬을 통한 공기 순환으로 내부 온도 유지 |
* 기술 사양은 고객의 요구 사항에 따라 변경될 수 있음
OPTION

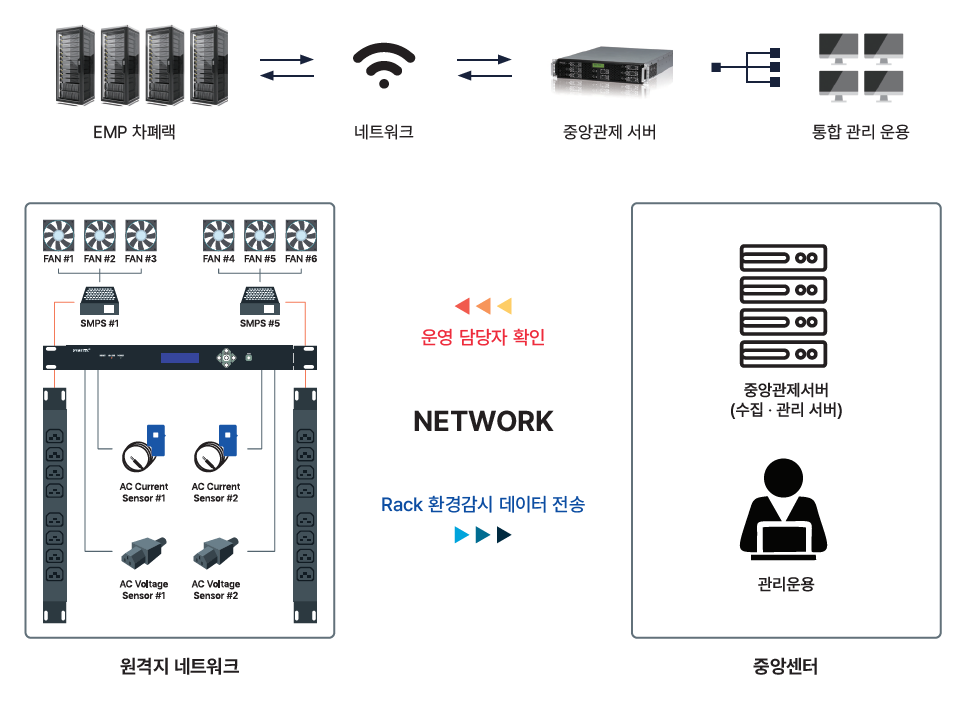

| 환경 감시 시스템 |
|---|
| 랙 내부의 온도, 도어 개폐 상태, 전압 상태, 냉각팬 가동 상태 실시간 모니터링, 통합 관제 솔루션. 환경감시장치는 원격지의 통신망 시스템 운영 시 Rack의 환경요소 (FAN RPM 상태)에 대하여 실시간으로 파악하고, Rack의 전압, 전류 상태를 실시간 감시하여시스템 전원 공급 상태를 조기에 감시 및 대응하기 위한 장치입니다. |
 |

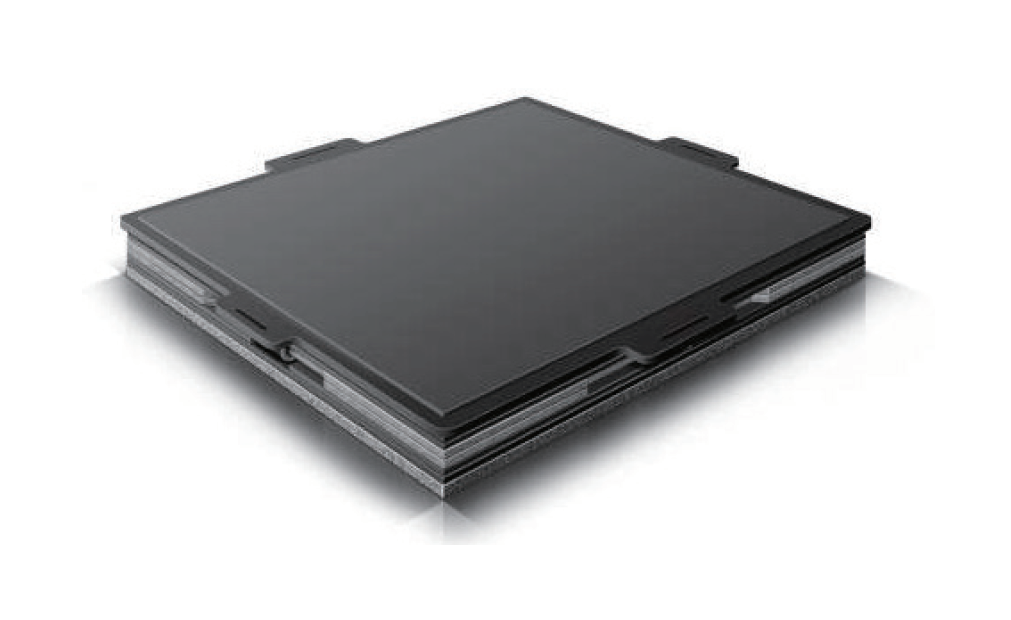

| 감전 슬라이더 | |
|---|---|
지진 피해 방지 감전 슬라이더 ● 최대 허용 하중 : 11ton |  |

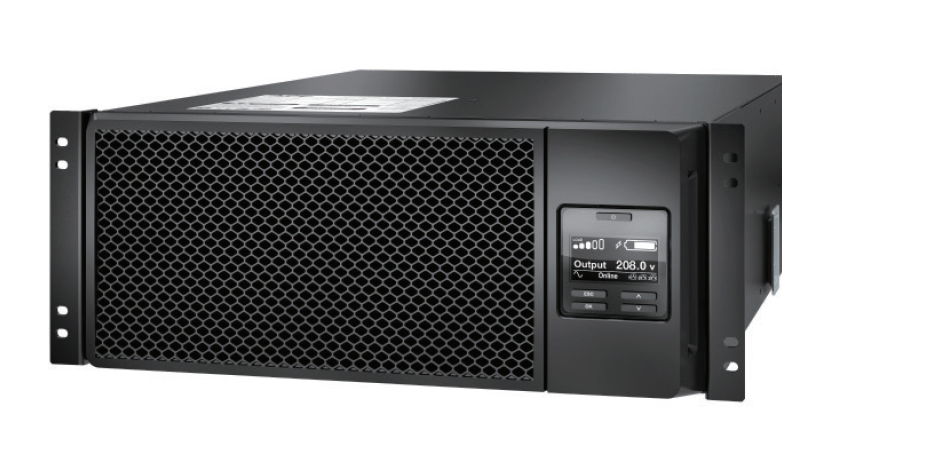

| UPS | |
|---|---|
소비전력 용량에 따라 요구 사양에 적합한 무정전 전원장치 공급
|  |

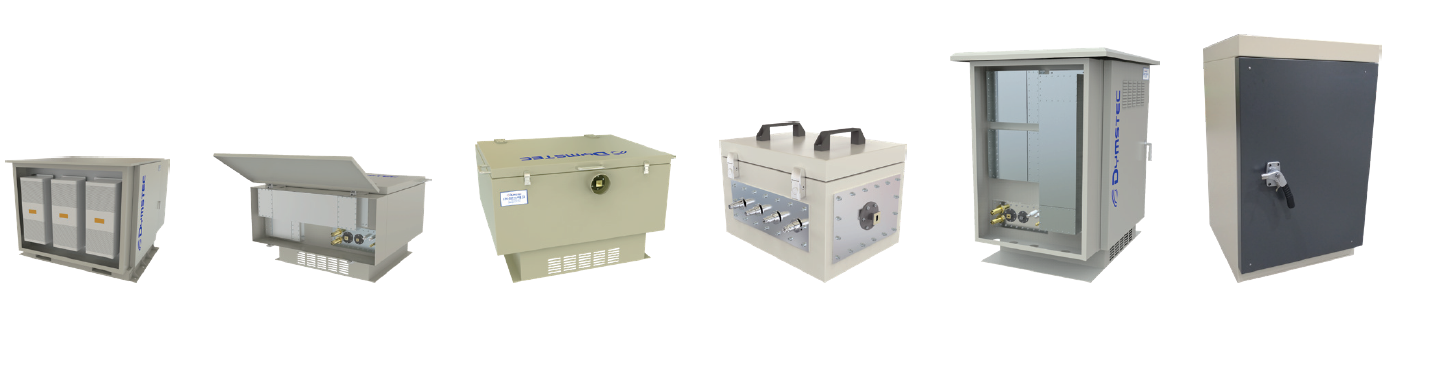

| 고객 목적과 용도에 적합한 주문 제작 |
|---|
| 고정형/이동형 · 선박 탑재용 · 자동 제어용 · 통신 서버용 · 위성용 · 중요 장비 및 물품 보관용 · 컨테이너형 |
 |
